Déflectographe Lacroix



logo-vectra NF P98-200-4

NF P98-200-5


Deflexion sous charge roulante

Mesure en continu de la déflexion des chaussées. Etude des problématiques de portance.

Demander des informations

Description

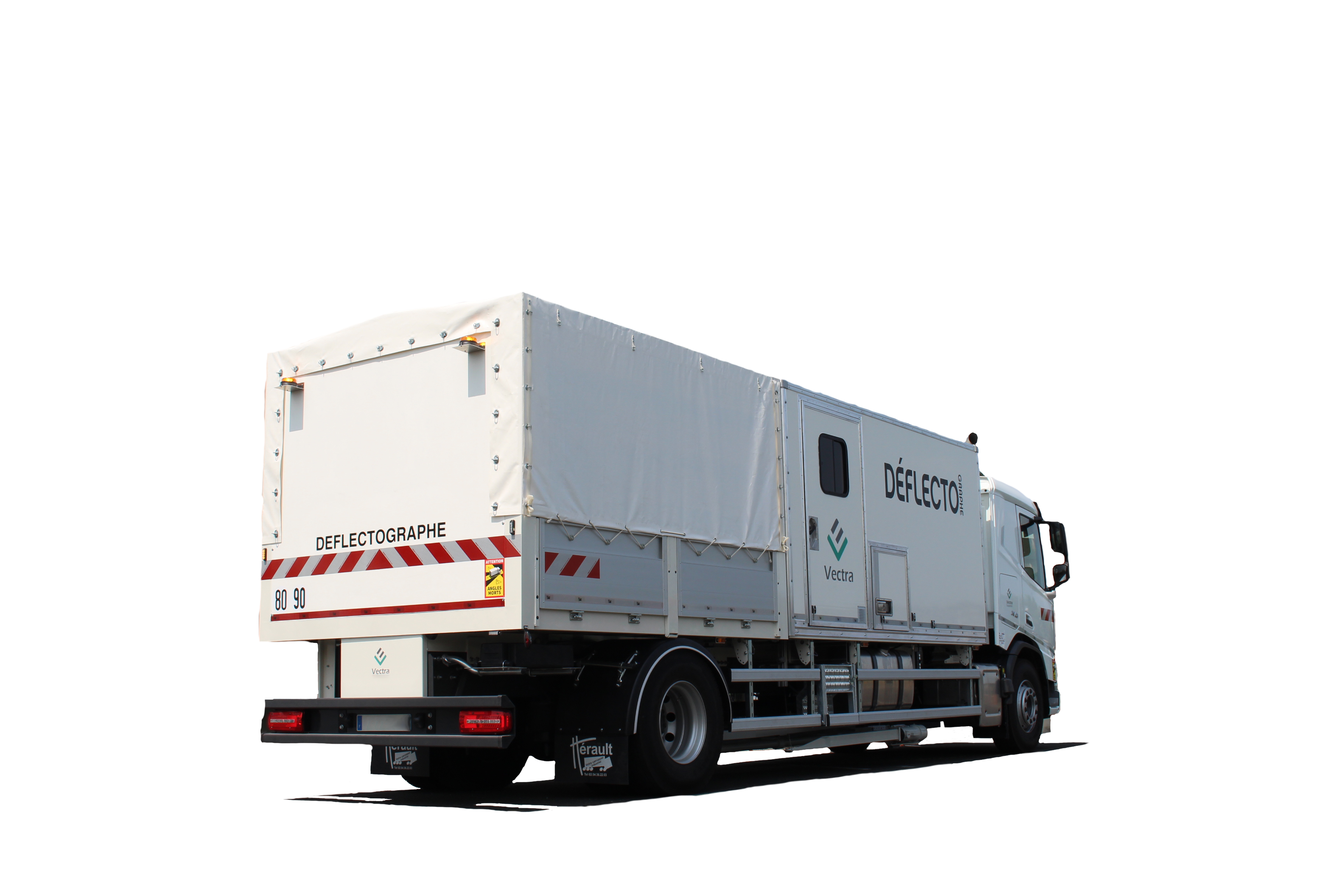

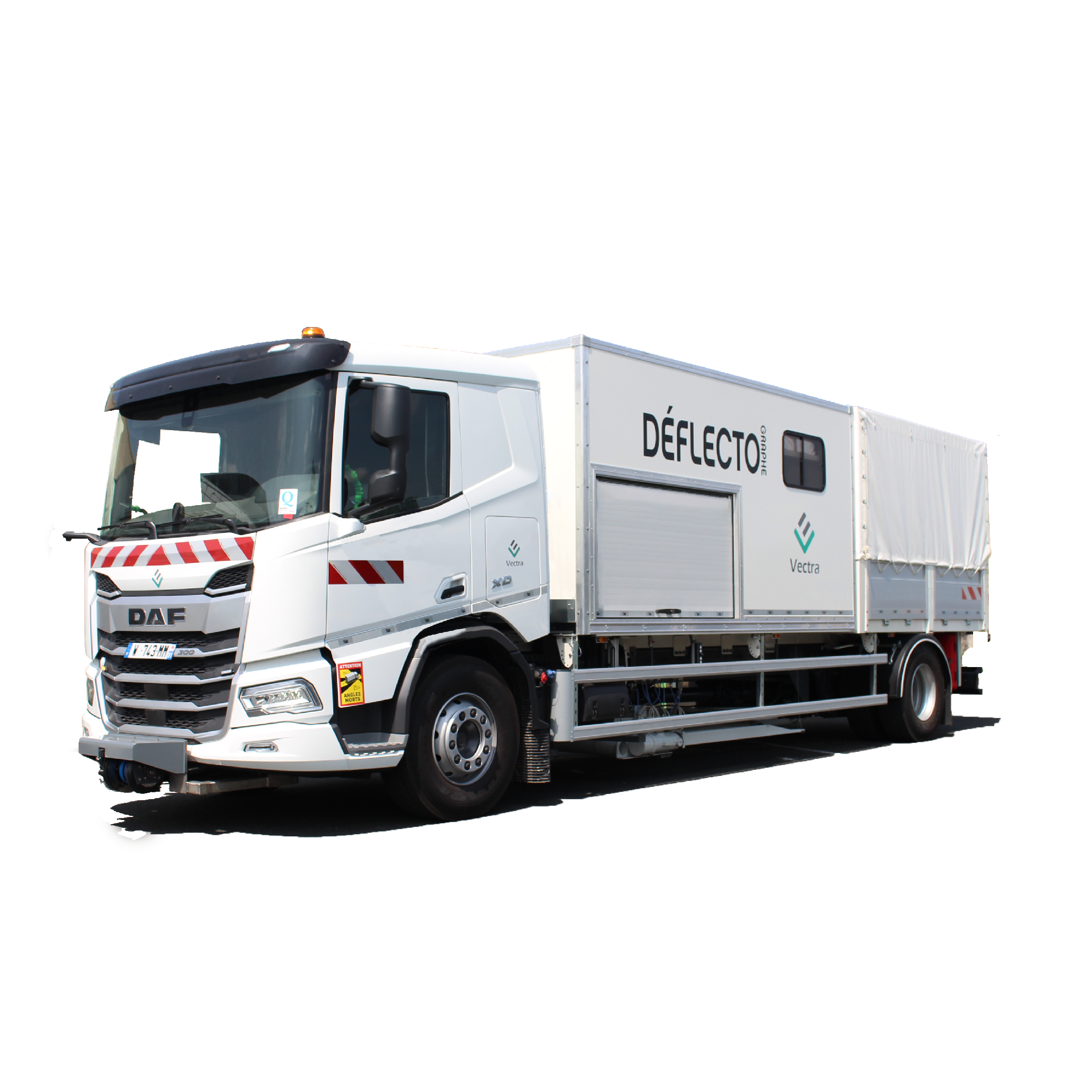

Le Défléctographe Lacroix, est un véhicule d’auscultation des chaussées qui est utilisé pour la mesure du bassin de déflexion d’une chaussée sous l’action d’un poids lourd en mouvement à vitesse constante. Il permet d’appliquer les différents modes opératoires de La méthode IFSTTAR n°39 de mesure de déformabilité de surface.

Il est utilisé pour :
• La surveillance d’un réseau routier,
• La détection des zones défectueuses à renforcer,
• Le contrôle de chantier,
• La surveillance hivernale (pose ou levée de barrières
de dégel).

Caractéristiques

PARAMÈTRES
Vitesse d’auscultation
(3 +/- 0,5) km/h
Distance entre deux pas de mesure
Entre 3 et 5 m selon le type de véhicule et la vitesse d’auscultation.
Typiquement, un pas de mesure est composé de 81 points de prélèvements espacés tous les 2 cm permettant de restituer le bassin de déflexion.
Précision du codeur distance
Inférieure à 5 mm

Points forts

Représentativité

→ Mesure des bandes de roulement des roues droites et gauches
→ Mesure longitudinale semi-continue, échantillonage supérieur au FWD
→ Mesure physique directe de la déflexion

Principe de mesure

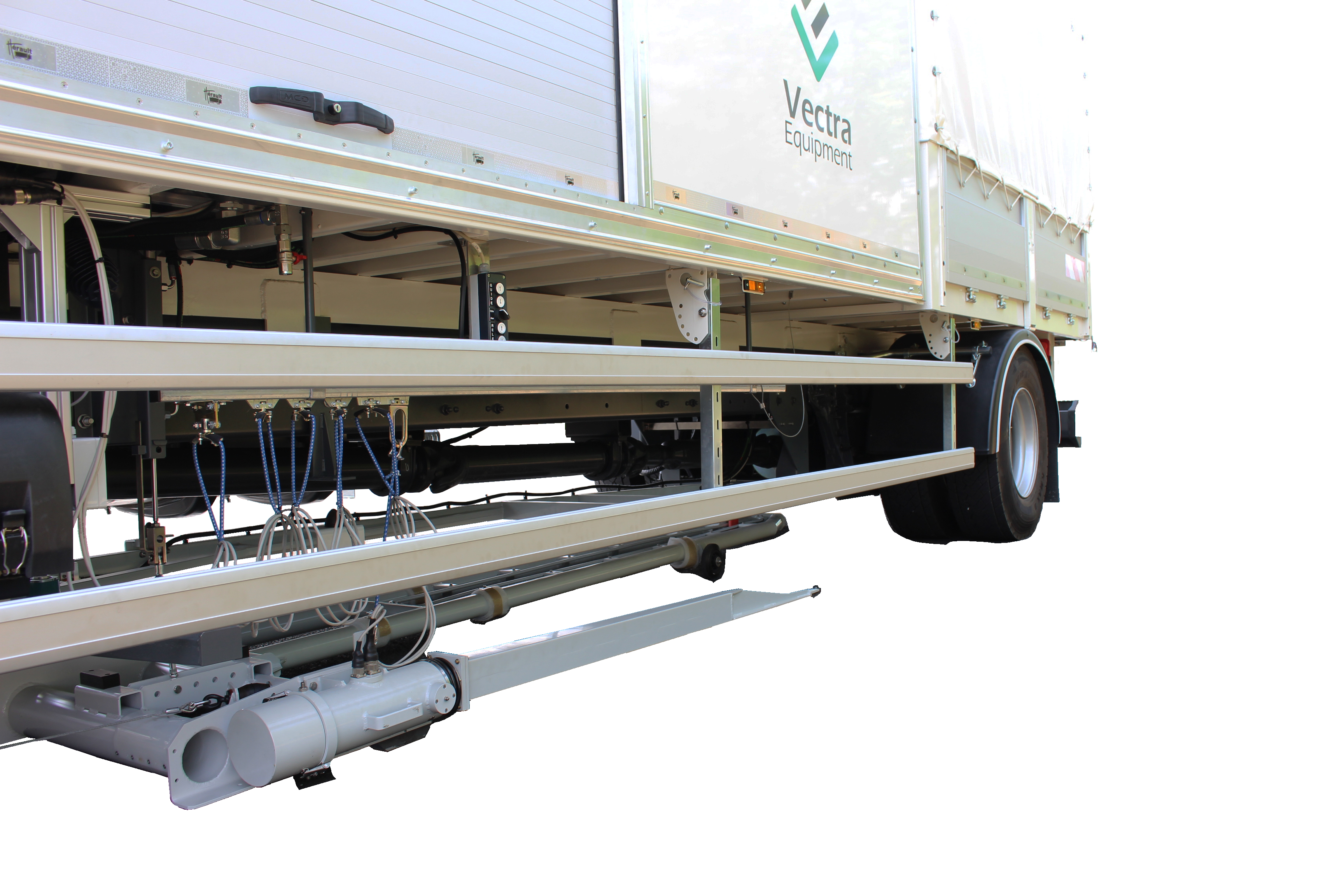

→ Mesure de la déformation du revêtement routier sous la charge roulante d’un poids lourd
→81 points de mesure espacés de 2 cm pour un résultat très détaillé

Auscultation à grand rendement polyvalente

→ Véhicule porteur pouvant accéder aux voiries départementales et urbaines

Fiche Technique
