Description

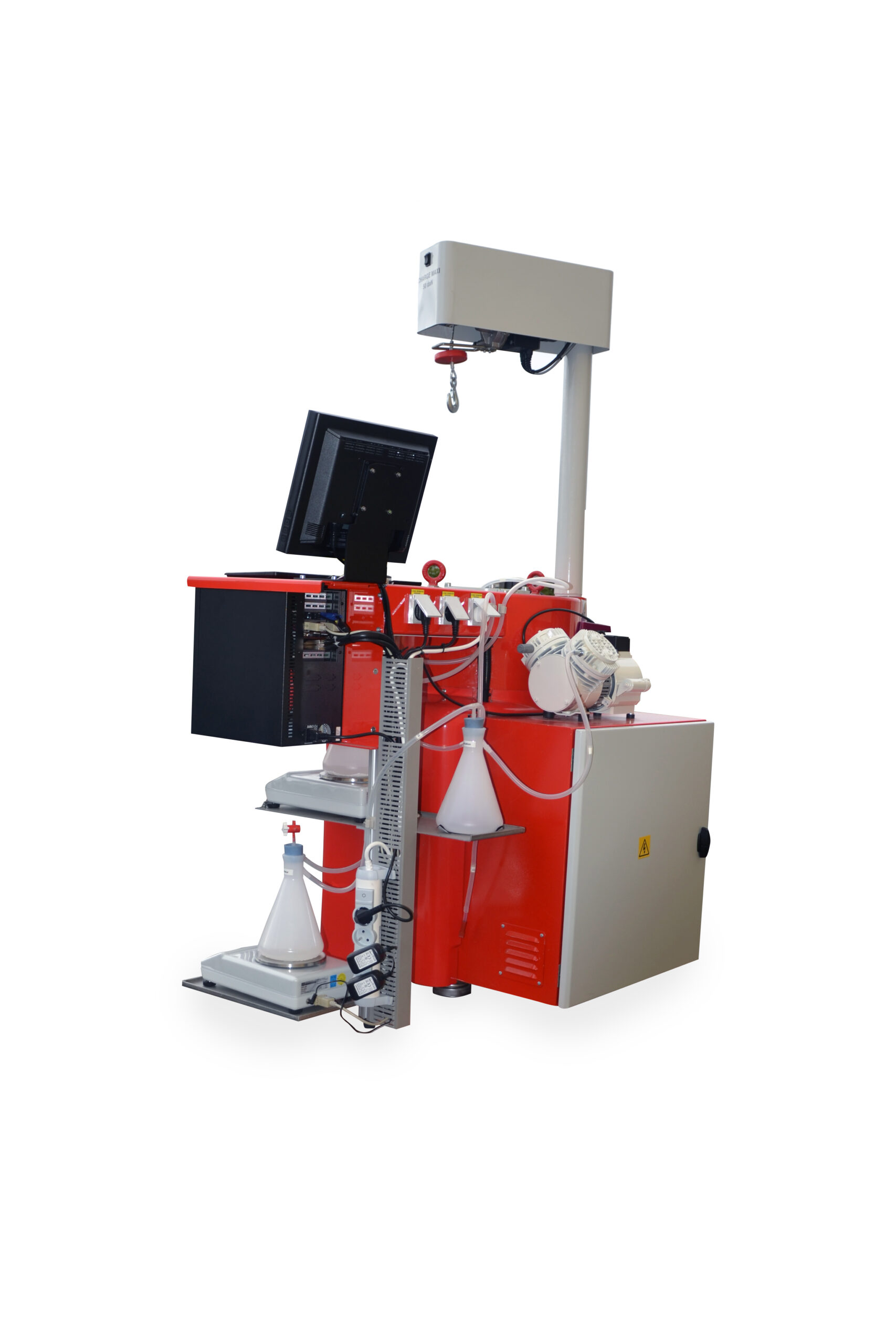

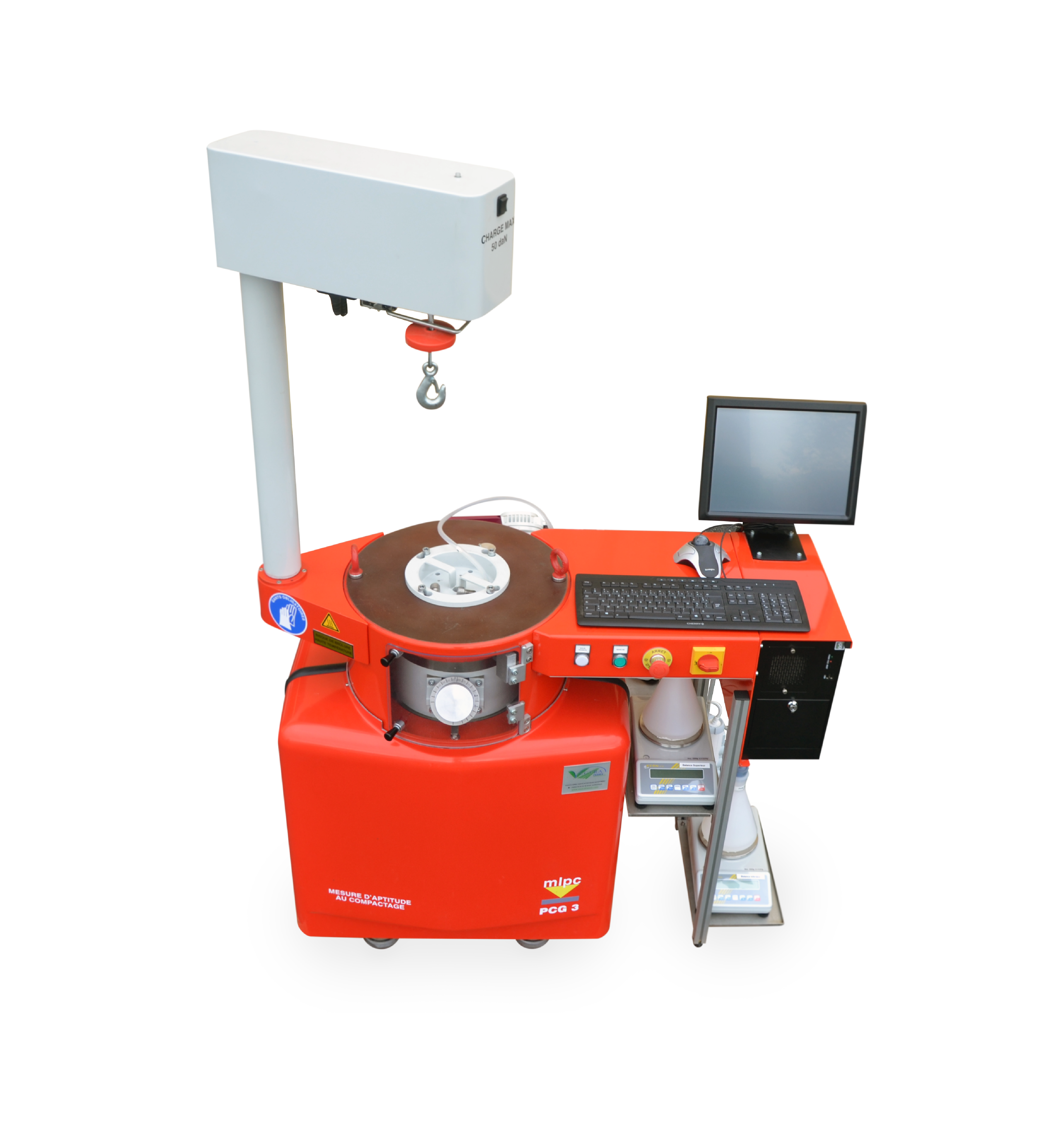

La Presse à Cisaillement Giratoire 3 (PCG 3) est conçue pour évaluer l’aptitude au compactage des enrobés et fabriquer des éprouvettes conformément à la norme EN 12697-31 et aux critères SHRP.
Le compactage est obtenu par l’application simultanée d’une compression statique et d’un mouvement giratoire, reproduisant les conditions réelles de mise en œuvre. L’éprouvette cylindrique est soumise à une force verticale tandis que son axe décrit un cône dont le demi-angle est réglable selon la norme ou l’essai souhaité. Ce procédé génère un effet de pétrissage par cisaillement, favorisant l’orientation optimale des grains du squelette minéral et permettant d’atteindre des compacités élevées avec une énergie maîtrisée.
Fruit de 20 années d’expérience, la PCG 3 offre une grande rigidité du réceptacle et une constance mécanique sur 360°, garantissant précision et excellente reproductibilité des essais, quels que soient les matériaux testés.
La machine se compose de deux ensembles :
- Un module d’essai, intégrant :
- La fonction cisaillement (partie supérieure), avec réglage précis du demi-angle par vernier et butées, entraînée par moteur électrique et découplée par un système de roulements.
- La mesure de l’effort de cisaillement via capteur intégré.
- La fonction serrage (partie inférieure), assurée par un vérin électrique asservi dont le guidage préserve l’angle sélectionné pendant l’essai.
- Une plaque de couplage spécifique garantissant la liaison optimale entre serrage et cisaillement.

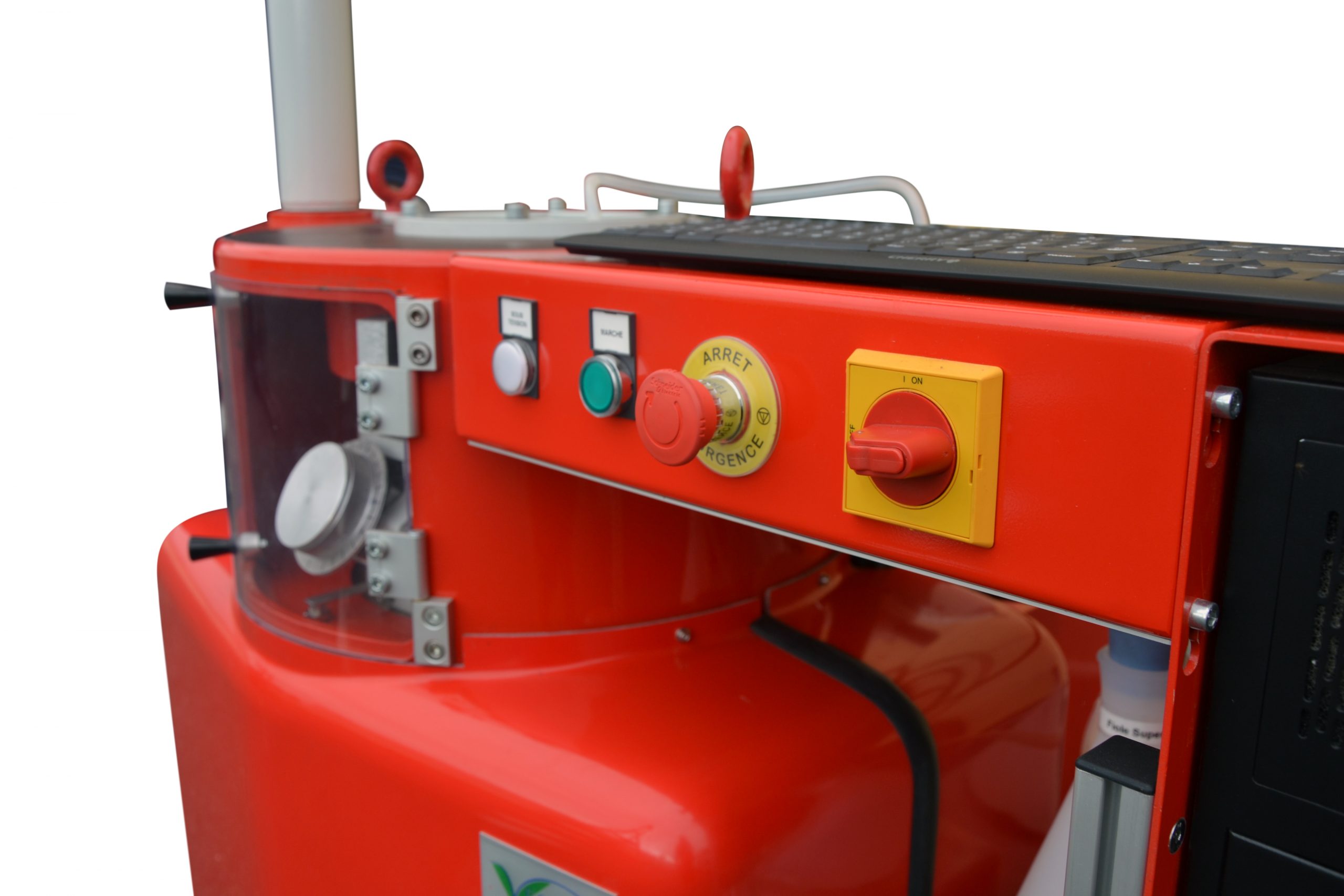

- Un système de commande, contrôle et acquisition, permettant le pilotage précis des essais et l’enregistrement des données.
